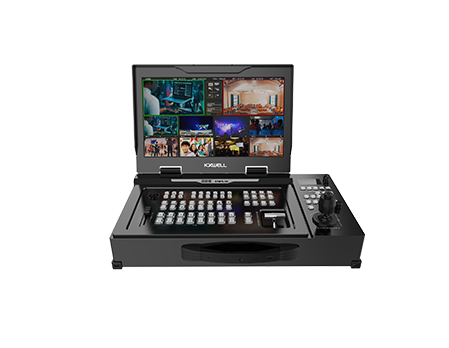

高清HDBT控播一体机KX-EMP8104H系列

产品亮点

• 集摄像机云台控制、视频切换、录制、发布、调音、字幕台标叠加于一体

• 8通道高清视频资源导播台,4通道云台摄像机控制

• 支持云台、镜头全变速控制,光圈及聚焦模式切换*1

• 自动识别连接的云台和摄像机型号,并切换调整工作状态

• 支持每个通道10个预置位存储与调用

• 支持摄像机字符、菜单、开关机等一键操作

• 支持多资源输入,SDI/HDMI/IP流/本地视频/图片素材

• 内置视频信号处理模块,支持多格式信号混合输入

• 支持LOGO、字幕等实时包装

• 支持多种切换模式,直切、T-bar、特效切换

• 一键切换横屏、竖屏导播模式、一键PVW全屏、一键PGM全屏

• 支持模拟、嵌入式音频输入输出

• 支持虚拟抠像功能,一键式操作

• 支持主监视频录制,自动识别存储容量大小和计算录制时间

• 支持推流直播且支持多个平台同时发布

• 系统采用硬件嵌入式架构设计,系统稳定可靠

• 体积小巧,便携移动,控播一体设计,使用方便

产品规格

产品型号 KX-EMP8104H KX-EMP8104U
兼容云台 支持KXWELL全系列HDBT版本云台 支持KXWELL全系列普通版本云台
云台/镜头控制*1 全变速云台及镜头控制,光圈及聚焦模式切换
系统容量 8通道视频资源导播,4通道云台摄像机控制
摄像机参数设置 白平衡、黑平衡、白平衡模式、增益模式及调整、红增益、蓝增益、场景文件、彩条、主黑、快门及菜单操作等
特色功能 每通道10个预置位存储与调用、远程开关机、远程限位设置、一键竖屏和横屏播出模式等功能
图像画幅 竖屏:9:16,横屏:16:9
屏幕规格 17.3英寸高清液晶屏
信号制式 PAL/NTSC
视频格式 HD/3G-SDI
视频输入格式 1080p60、1080p50、1080p30、1080i60、1080i50、1080i30、720p50、720p30
视频输出格式 1080p60、1080p50、1080p30、1080i60、1080i50、1080i30
无缝切换 支持多格式混合输入
视频输入 SDI*4、HDMI*2、IP流*2
视频输出 SDI(PGM)*2、HDMI(PGM)*1、HDMI(MV)*1
HDBT通道 4 -
线缆要求 超五类网线(CAT5e)
HDBT误码率 <10 -9 -
HDBT通信距离 100m(含视频、音频、控制、供电) -
音频输入 模拟双声道音频输入接口,Φ3.5 *1
模拟双声道音频输入接口,RCA * 2
SDI内嵌,HDMI内嵌
音频输出 模拟双声道音频输出接口,Φ3.5 * 1
模拟双声道音频输出接口,RCA * 2
音频增益 可调
音频延时 可调
虚拟抠像 支持
视频存储 支持,最大容量2T,需外接存储设备
调试管理 RJ45 * 1(100Mb)
推拉流 RJ45 * 1(1000Mb)
推拉流预设 拉流/推流地址预设可设24个
推流协议 RTMP协议,支持0.5~10Mb
拉流协议 兼容HTTP-TS协议、RTS协议、HLS协议、FLV协议、RTMP协议
网络接入 支持有线RJ45(Internet)、无线4G上网(Internet (4G))
辅控 支持(DB9F)
视频录制 支持,PGM录制,最大码率40Mbps
录制格式 .MP4
图文包装 LOGO、字幕、特效、PIP
通信协议 KXWELL协议、VISCA协议
工作温度 -10℃ ~ +40℃
工作湿度 ≤85%(无结露)
电源要求 AC 100~240V
尺寸(长×宽×高) 530mm×285mm×152.5mm(含摇杆)
重量 约10kg

注:

*1 此功能需要前端云台和摄像机支持;/p>
